سقف وافل
اجرای سقف وافل :
از مراحل اجرای سقف زیر سازی سقف وافل، قالب چینی، آرماتور گذاری، بتن ریزی، قالب برداری و عملیات نازک کاری است.
زیر سازی و قالب چینی سقف وافل (مرحله شاسی کشی)
با نصب جک ها آغاز و با کار گذاشتن قالب های وافل ادامه می یابد. در اینجا نیازی به قالب فلزی نیست چون قالب های وافل مستقیم روی قوطی های فلزی قرار گرفته و تمام فضای مورد نیاز برای نگه داری بتن تازه را تامین می کنند. پس از آن عملیات میلگرد گذاری و آرماتور بندی انجام می شود.

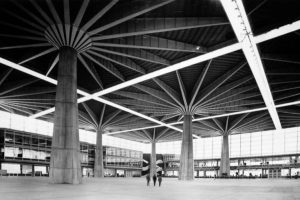

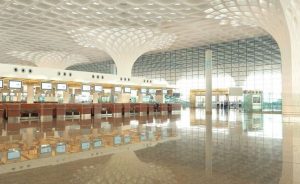

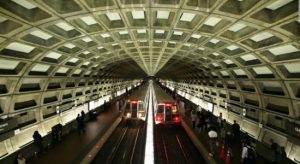

نازک کاری : می توان از سقف کاذب استفاده کرد یا از نمای سقف به عنوان نمای اکسپوز و نهایی با نورپردازی و… استفاده کرد.
طراحی سقف وافل: معمولا برای طراحی این سقف از نرم افزار سیف Safe و Etabs استفاده می شود.
نکات

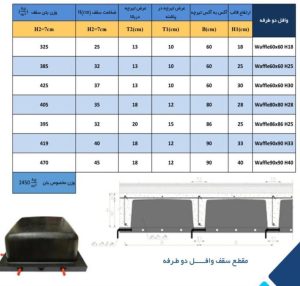

- نسبت ضخامت دال به دهانه 1 به 24 است و ضخامت تقریبی کل دال بین 250 تا 500 میلی متر است. (متداول تر 35 سانتی متری).
- عرض تیرچه یا فاصله دو لبه قالب بین 100 و 150 میلی متر است. (متداول تر 12 سانتی متری).
- فاصله محور تا محور تیرچه بین 600 و 915 میلی متر است. (متداول تر 80 سانتی متری).
- خیز بلند مدت باید کنترل شود.
این سازه با پوشش دهانه های طولانی تر تا حداکثر 1.42 برابر، این امکان را ایجاد می کند که تعداد ستون های موردنیاز سازه تا حدی کمتر شود. هرچند با افزایش این طول سازه سنگین ترخواهد شد.
تفاوت سقف وافل یک طرفه و دو طرفه
هرچه یک بعد سقف بزرگتر از بعد دیگر باشد عملکرد دال یکطرفه است و عملا با سقف تیرچه تفاوت زیادی ندارد. (عدد 2 برابر معمولا به عنوان مبنا استفاده می شود) وقتی دهانه ما بیش از 8 متر باشد معمولا دال های یک طرفه به راحتی جوابگو نمی باشد و توصیه می شود اگر طول دال در جهت بزرگتر بیش از 1.5 برابرعرض آن نباشد با دو طرفه نمودن دال می توان سطح بیشتری را پوشش داد.
مقایسه شیوه اجرای وافل یک طرفه و دو طرفه
در اجرای نوع یک طرفه تیرهای میانی را نمیتوان حذف کرد. در وافل یک طرفه نیاز به تیرچه و یونولیت و یا بلوک نمی باشد.
میلگرد تیرچه ها در یک جهت است.
اجرای سقف دو طرفه هزینه بیشتری دارد. تیرچه ها در دو جهت می باشند و معمولا مصرف بتن و وزن بالاتری دارند. اما میلگردهای هر دو جهت عملکرد اصلی را دارند.
سقف وافل را می توان در سازه های فولادی نیز به کار برد. اما از نظر اقتصادی تحلیل متفاوتی با سازه بتنی دارد چون ارتفاع تیر نقش تعیین کتتدهای در انتخاب سیستم مناسب بازی میکند و معمولا در دهانه های کوتاه بهتر است بیشتر بار را با دال بتنی به ستون انتقال دهیم و در دهانههای بزرگتر بهتر است که از تیرها استفاده کنیم.
نکات مهم قالب برداری سقف وافل
- بهتر است برای بیرون کشیدن وافل قالب وافل با نظارت مهندس اجرا چرب شود (با روغن های گیاهی). توجه کنید که میلگردهای موجود در سقف چرب نشوند. ( چسبندگی میلگردها به بتن از بین نرود.)
- زمانی جدا کردن قالب های سقف وافل و تیر های میانی را انجام دهید که بتن به مقاومت کافی برسد. (طبق مبحث نهم مقررات ملی ساختمان)
- باید قالب وافل از چهار طرف به بیرون کشیده شود. با اجسام نوک تیز درکارگاه این کار را انجام ندهید تا قالب آسیب نبیند.
